BBバックボーン、シスコと共同で、400G OpenZR+規格に準拠したトランシーバーを活用した長距離伝送の検証に成功
2022年10月17日
ビー・ビー・バックボーン株式会社
シスコシステムズ合同会社
ビー・ビー・バックボーン株式会社（以下「BBバックボーン」、代表取締役社長兼CEO：戸坂 豪臣、本社：東京都港区）は、シスコシステムズ合同会社（以下「シスコ」、代表執行役員社長：中川 いち朗、本社：東京都港区）と共同で、BBバックボーンの波長貸しサービス「B³ Spectrum」と、シスコのトランシーバー「Cisco 400G QSFP-DD ZR+」、「Cisco 8000シリーズルータ（OpenZR+規格準拠）」および「Cisco Network Convergence System（NCS）5700シリーズ ルータ（OpenZR+規格準拠）」を活用した長距離伝送の検証を行い、実用性を確認することができました。今後、お客さまの利用形態に合わせたサービスの提供に向けて研究を推進していきます。
■背景
400Gの長距離トランシーバーの登場によって、トランスポンダーを介さない大容量・長距離のIPoDWDM構成が拡大しています（図1）。そのようなIPoDWDM構成には欠かせない400Gトランシーバーの規格の一つにOpenZR+があります。このたび、シスコのOpenZR+に準拠したトランシーバーである「Cisco 400G QSFP-DD ZR+」の提供に合わせて、BBバックボーンの波長貸しサービス「B³ Spectrum」を利用した長距離伝送の検証を行い、実用性を確認しました。

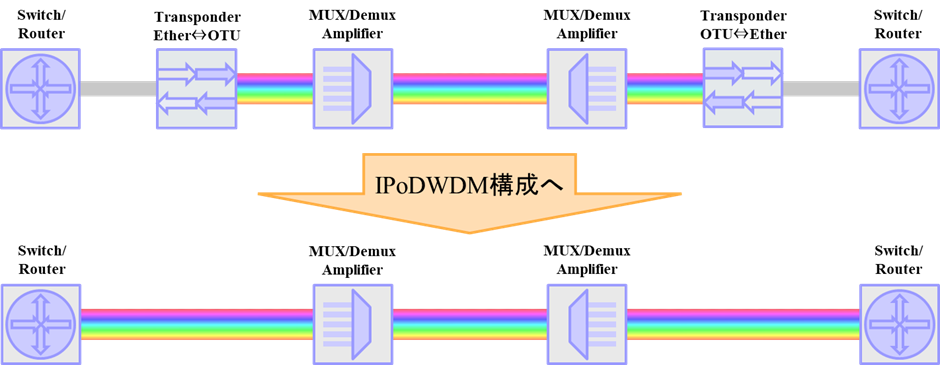

（図1）トランスポンダーを用いた構成とIPoDWDM構成
■検証
この検証では、シスコの「Cisco 400G QSFP-DD ZR+」と、Cisco 8000 シリーズ ルータ「Cisco 8201-32FH」、NCS 5700 シリーズ ルータ「Cisco NCS 57B1-6D24-SYS」を活用しています。 経路は商用ネットワーク環境上に、伝送距離が80km〜90kmになるものを構築しました。光信号波形やクロストークによる影響の確認をして、オープンなDWDMラインシステム環境においても伝送品質に問題がなく、400Gbpsの伝送を行うことができました。
（図2）Cisco 400G QSFP-DD ZR+
「Cisco 400G QSFP-DD ZR+」はAcacia Greylock 7nm DSPに基づくOpenZR+規格に準拠した400Gプラガブルコヒーレント光モジュールであり、QPSK、8-QAM および 16-QAM 変調方式をサポートして、波長あたり 100Gから400G までの伝送レートに対応が可能です。このたびの検証では最も広帯域の400Gbpsでの伝送を試みました。
（図3）Cisco 8201-32FH （Cisco 8000シリーズ ルータ）
「Cisco 8201-32FH」は1Uのルータであり、400 GbE、ZR、ZR+に対応しており、最大12.8Tbpsの伝送が可能です。
（図4）Cisco NCS 57B1-6D24-SYS（Cisco Network Convergence System（NCS）5700シリーズ ルータ）
「Cisco NCS 57B1-6D24-SYS」は1Uのルータであり、400 GbE、ZR、ZR+に対応しており、 最大4.8Tbpsの伝送が可能です。
■OpenZR+規格とは
OpenZR+は、光伝送のホワイトボックス化が進んだことで登場した、OpenROADMと長距離大容量のOIF規格である400ZRの基盤に確立されたMSA規格です。400ZRと異なり伝送レートが100G～400Gに変更可能なため、伝送特性や用途に合わせることができます（表1）。波長分散への耐性も高く、O-FECアルゴリズムによって400ZRより高いPre-Fec BERまで伝送することも可能になります。

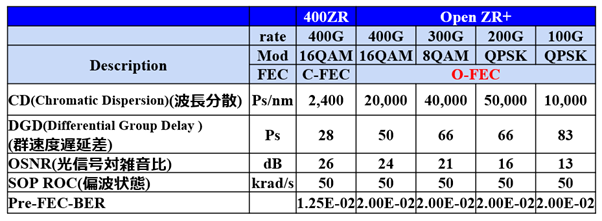

（表1）400ZRとOpenZR+の規格値
■今後について
BBバックボーンは、専用線より安価な「B³ Spectrum」の強みを生かして、より多くのお客さまが効率よくかつコストを抑えながらネットワークの構築ができるように、引き続きユーザーファーストの開発・検証・提供を推進していきます。
